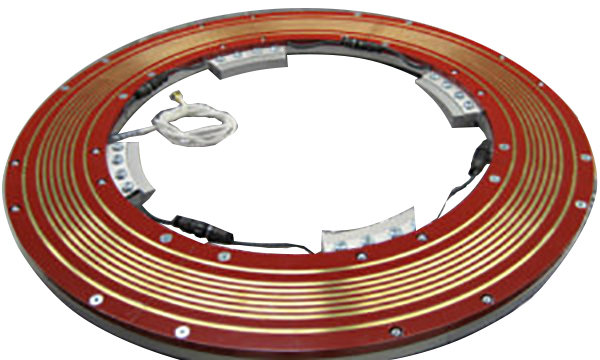

集電環的工作原理集電環可分為：集電環，電機集電環，徑向集電環,端面集電環。集電環也叫導電環,集流環，匯流環，導電滑環，電刷，滑環，旋轉關節，旋轉電氣關節等，導電環能提高系統性能，簡化系統結構，避免因活動關節的旋轉而扭傷導線。集電環是用于電機的換向器或滑環上，作為導出導入電流的滑動接觸體，它的導電，導熱以及潤滑性能良好，并具有一定的機械強度和換向性火花的本能。幾乎所有的電機都使用碳刷，它是電機的重要組成部件。
集電環的工作原理，集電環整體依靠彈力搭接原理、滾動搭接原理、或密封原理，以及巧妙的運動結構與密封結構設計、精密的零件制作配合、合理的選材等，構成穩定可靠的旋轉連通系統。電子工程師根據集電環工作原理集電環的轉子是一系列緊套在旋轉軸上的銀質滑環，滑環與軸以及滑環自身之間均用絕緣材料隔開，定子是一系列裝有壓緊彈簧的電刷。測量時，首先用聯軸器把集電環聯結在轉軸上，使集電環的轉子能隨軸轉動，定子固定并與轉子緊密接觸。然后分別用導線把應變片和轉子連通、把測試電路與定子連通，靠電刷與滑環的緊密貼合進行應變信號的傳遞。
集電環滑環結構簡單、堅固、成本低。其主要缺點是所測元件高速運轉時，接觸電阻較大且不穩定。但在測試中可采取一些措施可降低接觸副電阻，如增加電刷數目、調整電刷與滑環的接觸壓力,正確選取滑環材料等。集電環工作的時候，電刷和外殼的配合要非常到位，而且二者的材質硬度要相當，否則，當電刷的硬度比集電環外殼要高時，也就是說電刷材質的硬度高而集電環外殼的材質過軟，經常會在集電環上出現和電刷一樣寬度的磨損。尤其對對于是高溫環境下運行的電機，更容易引起電刷或集電環的過度磨損。集電環在工作的時候，特別需要留意是否出現小火花，因為這往往是其出現磨損傷痕的時候了，如果一旦出現小火花，這就是電刷附近出現了小磨損，如果不加以控制，磨損就會逐步擴大，最后導致整個集電環不能工作的情況出現。我們在集電環滑環工作的時候，一定要防范這類事故的發生，如果對于大型的危險設備，出現這樣的苗頭，如果加以控制的話，或許能避免一場大的安全生產事故。這也是基于對集電環基本結構和工作原理詳細了解的基礎上做出的預判預分析預防范的一種理論基礎。
